航空障碍灯应用范围

航空障碍灯（Aeronautical obstacle light），又称助航灯光，是标识障碍物的特种灯具，属于助航灯光设备行业。其通过显示障碍物轮廓，提示飞行器操作员障碍物高度与形态，闪光频率为20-90次/分，发光颜色包括红、黄、蓝、白色 。根据光强分为低光强（45米以下建筑使用常亮红光）、中光强（45-105米建筑使用红闪光，105-150米建筑使用白闪光）和高光强（150米以上建筑使用白光分层闪光）三类 。该灯具需按《MH/T 6012-2015》标准安装，垂直间距不超过45米，外壳防护等级不低于IP55。技术要求涵盖环境适应性（工作温度-40℃~55℃）、光学性能（光束扩散角、有效光强计算）及电气安全（防触电保护、浪涌保护）等。检验规则分为交收检验（含低温、盐雾等测试）和型式试验（覆盖全部技术指标），产品需取得民航局指定检测机构合格报告 。

简介

航空障碍灯（Aviation Obstruction light）又称助航灯光设备是标识障碍物的特种灯具，隶属于助航灯光设备行业，航空障碍灯是其座下的灯种范围。为了与一般用途的照明灯有所区别，航空障碍灯不是常亮着而是闪亮，低光强航空障碍灯为常亮，中光强航空障碍灯与高光强航空障碍灯为闪光，闪光频率不低于每分钟20次，不高于每分钟60次。航空障碍灯的作用就是显示出构筑物的轮廓，使飞行器操作员能判断障碍物的高度与轮廓，起到警示作用。

航空障碍灯分类和命名

航空障碍灯分类说明如下：

Ø L-810，低光强红色障碍灯

Ø L-856，高光强白色闪光障碍灯，40闪/分

Ø L-857，高光强白色闪光障碍灯，60闪/分

Ø L-864，中光强红色闪光障碍灯，20闪/分—40闪/分

Ø L-865，中光强白色闪光障碍灯，40闪/分

Ø L-866，中光强白色闪光障碍灯，60闪/分

Ø L-885，中光强红色闪光障碍灯，60闪/分

基本信息

航空障碍灯一般分为低光强、中光强和高光强三种，航空障碍灯的垂直和水平距离大于45米建筑及其设施，可以三种障碍标志灯可以互相配合使用。

航空障碍指示灯分类：

Ø 离地面高45米以下，周围较空旷的地方应设置低光强航空障碍灯，常亮红色发光。

Ø 离地面45米以上105米以下建筑物及其设施：使用中光强B型航空障碍灯为红色闪光灯，闪光频率应在每分钟20-60次之间，有效光强为2000cd±25%。

Ø 离地面105米以上150米以下使用中光强A型航空障碍灯；白色闪光，有效光强(2000-20000cd)±25%。

Ø 离地面150米以上建筑物及其设施，使用高光强障碍标志灯并必须为白色闪光灯，闪光频率应在每分钟20-70次之间，有效光强随背景亮度而定，全天候24小时工作。

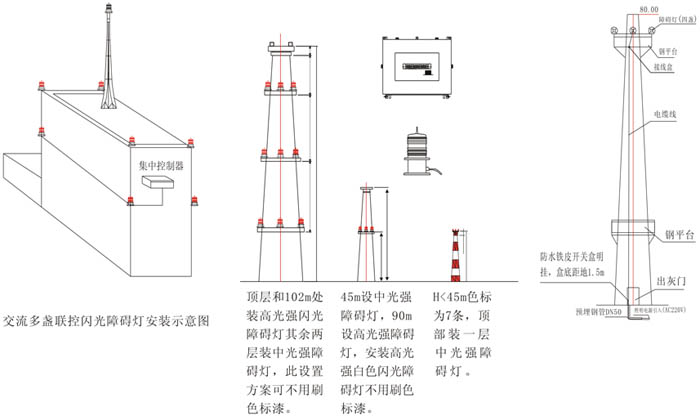

Ø 障碍物就其障碍标志灯的设置应标志出障碍物的最高点和最边缘（即视高和视宽）设航空障碍灯，中间层的间距必须不大于45米，城市中百米以上超高建筑物尤其要考虑中间层加设航空障碍灯。

Ø 航空障碍灯的垂直和水平距离不宜大于45米（即如果物体的顶部高出其地面45米以上，必须在其中间加碍标志灯）

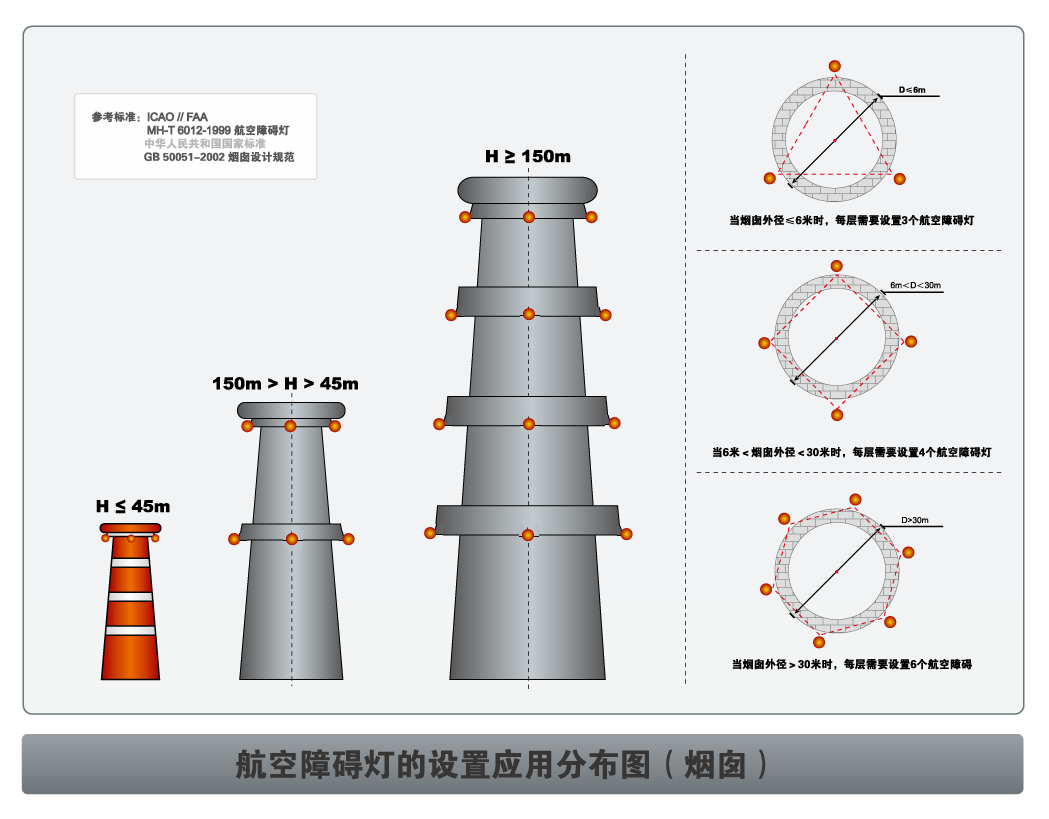

Ø 对于烟囱或其它类似性质的建筑物，顶部障碍标志灯应位于顶端1.5-3米之间，考虑到烟囱对灯具的污染，障碍标志灯可设在低于烟囱口4-6米处的位置。

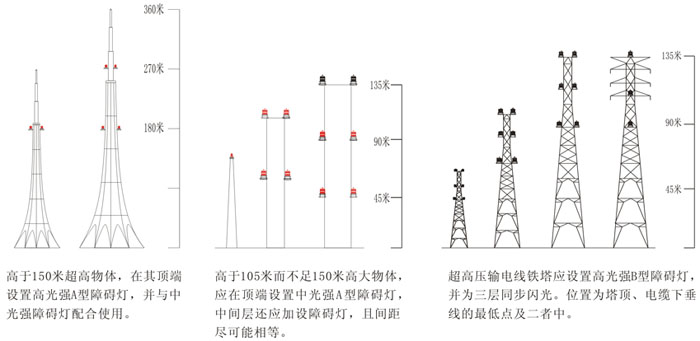

Ø 高于150米的超高物体应中、高光强航空障碍灯配合使用。

Ø 对于不足150米高的高压输电电缆、铁塔可在顶部设发白光的中光强航空障碍灯。

不论哪种航空障碍灯，其在不同高度的航空障碍灯数目及排列，应能从各个方面都能看出该物体或物体“群轮廓”，并且考虑障碍标志灯的同时和顺序闪烁，以达到明显的警示作用。

标准、规定和建议：

一、航空障碍灯设置的场所及范围

《中华人民共和国民用产品航空法》及国家有关文件对设置障碍灯有明确规定：

1、机场净空保护的限高或超高建筑物及构筑物应设置航空障碍灯和标志。

2、航路上及飞行区周围影响飞行安全的人工及自然障碍物体应当设置航空障碍灯及标志。

3、有可能影响飞行安全的地面高耸、高大建筑物和设施，应当设置航空障碍灯及标志并保持正常状态。

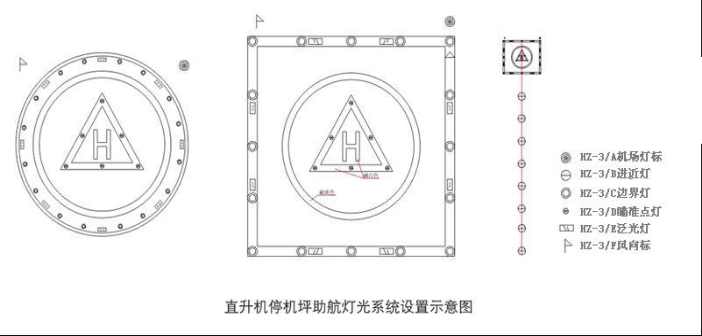

★公安、消防、交通等部门在城市中建有直升机停机坪，城市上空视为净空，城市中的高大建筑物及构筑物应设置航空障碍灯和标志。

二、航空障碍灯的有关标准、规定和建议

《民用机场飞行区技术标准（MH/T5001-2013）》、国际民航组织颁发的《国际标准和建设措施机场》附件十四及中华人民共和国民用航空行业标准《航空障碍灯（MH/T6012-2015 [1]）》。对障碍灯有如下规定：

障碍物设置的航空障碍灯必须为闪光，以便在空中俯视与地面恒定光源有明显区分和能达到规定远的可视距离。

（一）航空障碍灯的分类根据MH/T6012-2015 [1]国际民航组织颁发的《国际标准和建议措施机场》附件十四，障碍灯分低光强、中光强和高光强三大类：

1、低光强障碍灯为恒定发光、红色，峰值光强大于32.5cd，一般不单独使用，而必需与中光强、高光强障碍灯配合使用。如45米以上的建筑物及其设施设置有多层中光强或高光强障碍灯，在中光强或高光强障碍灯之间可设置低光强障碍灯。（低光强障碍灯为红色，有效光强100cd±25%）

2、中光强障碍灯按发光要求分为三种：

a、中光强A型障碍灯为白色闪光灯，有效光强20000cd-2000cd，用于105米以上的建筑物和设施及背景光较强的障碍物或与高光强B型灯变光配合使用。

b、中光强B型障碍灯为红色闪光灯，有效光强2000cd±25%。

C、中光强C型航空障碍灯为红色恒光，有效光强2000cd±25%。

3、高光强障碍灯按发光要求分为两种：

a、高光强A型障碍灯为白色闪光灯，并在白昼、黄昏或黎明及夜间全天候变光强闪光，有效光强分别为白昼200000cd±25%；黄昏或黎明20000cd±25%；夜间2000cd±25%；主要用于超过150米以上的建筑物及其设施使用，或于中光强障碍灯配合使用。b、高光强B型障碍灯为白色闪光灯，并在白昼、黄昏或黎明及夜间全天候变光强三层同步闪光，有效光强分别为白昼100000 cd±25%；黄昏或黎明20000cd±25%；夜间2000cd±25%，主要用于标示电线、电缆塔架和高压输电线铁塔等处。
