遥控遥测航标灯

一、HB155-Y2型GSM遥测遥控航标灯的具体功能

1、可远距离通过手机、电话机、微机遥测遥控偏远水域中航标灯工作状态，遥测电池电压、工作电流、闪光次数、闪光周期、太阳板充电电流等技术数据。

2、可远距离遥控航标灯 “开灯”和 “关灯”状态 。

3、可远距离遥测航标灯闪光次数：如“单闪”、“双闪”、“三闪”、“四闪”、“顿光”、“定光”“快闪”。

4、适用常用的蓄电池供电电压：如6V、12V、24V。

5、遥测航标灯和太阳能板充电电流值：

①灯电流： 0.07A至2A

②充电电流：0至2A

6、完善的报警系统：灯故障不亮，蓄电池电压偏高、偏低都自动报警。

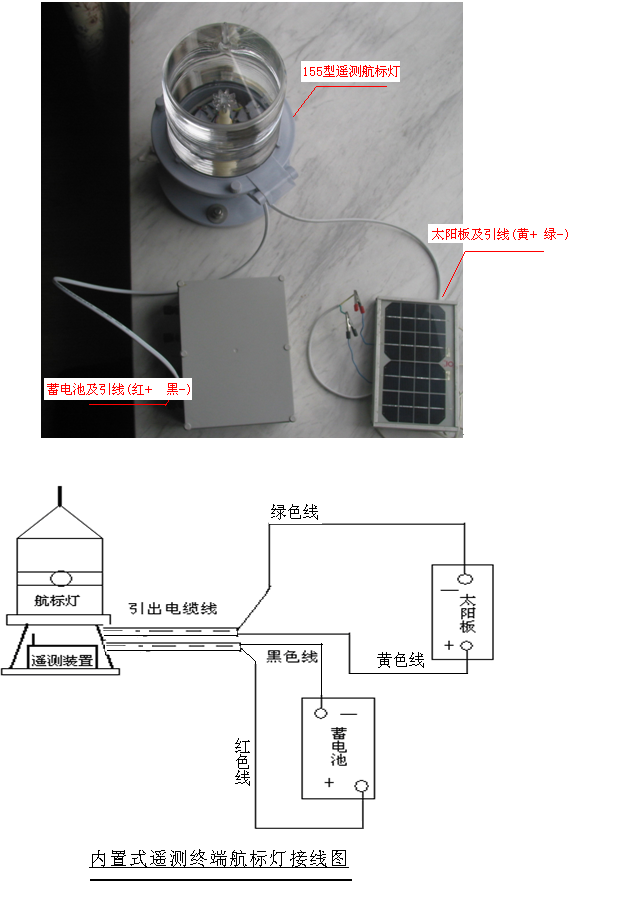

二、HB155-Y2型GSM遥测遥控航标灯接线说明书

                  图1：

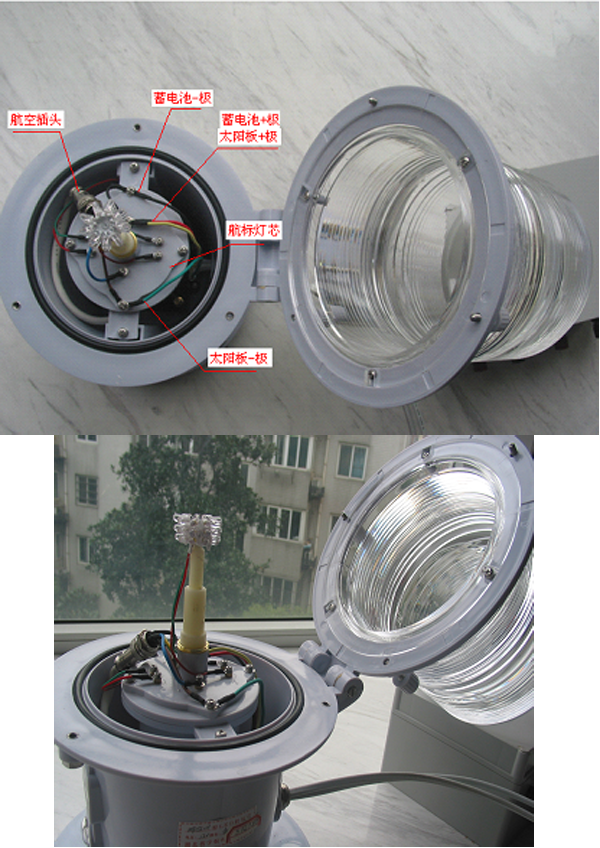

 三、HB155-Y2型GSM遥测遥控航标灯内部接线图

                             图2：

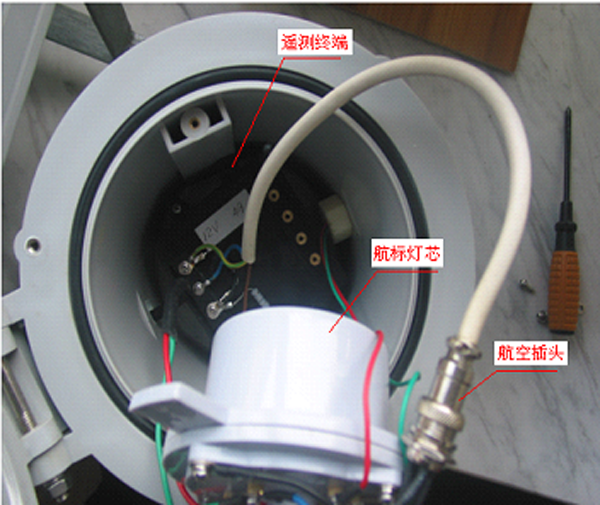

  3、HB155-Y2型航标灯和遥测终端连接图

                              图4：

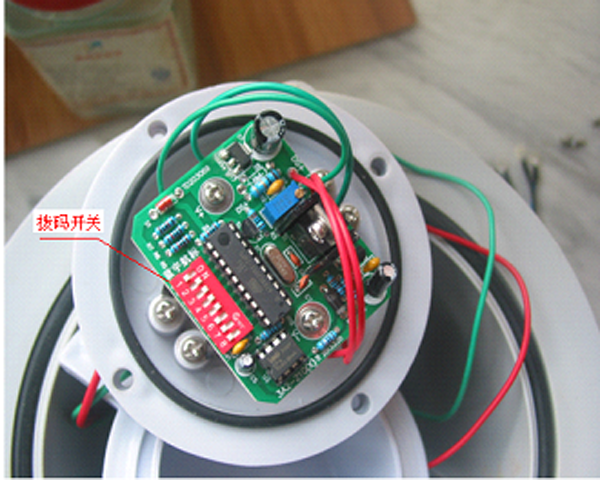

  4、调整灯闪光次数，在拨码开关上调整方法

                              图5：

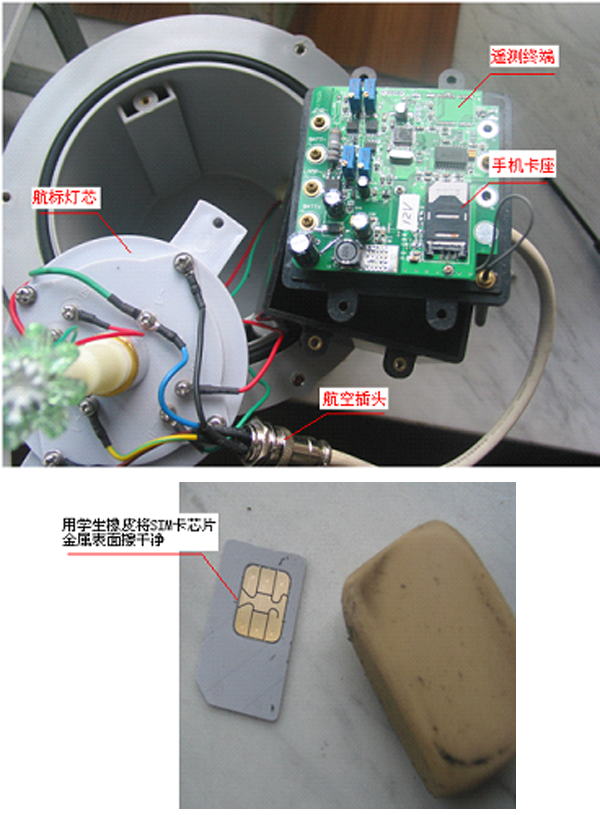

  5、HB155-Y2型遥测遥控航标灯安装手机卡方法

                             图6：

四、HB155-Y2型GSM遥测遥控航标灯操作方法：

（1）航标灯闪光次数请按（图5）调整。

（2）遥测终端手机卡按（图6）安装。

打开遥测终端机芯上盖板，插入SIM卡（手机卡）。插卡前必须用学生橡皮将SIM卡芯片金属表面擦干净（见图5）。

（3）将蓄电池、太阳板和一体化遥测航标灯按接线图（图1）联接。

（4）一体化遥测航标灯接线完毕无误后，通电1分钟后，用手机拨遥测终端的SIM卡号码，一体化遥测航标灯10秒到1分钟返回遥测数据。

（5）可以用手机远程遥控对航标灯进行“强制开灯”、“强制关灯”。

（6）一体化遥测航标灯可用手机设置自动返回到手机上的航标遥测数据，也可用航标遥测管理系统软件，用电脑接收航标灯返回的遥测数据。

（7）可远程测出设标地点无线电场强，测出定时遥测数据的具体时间。此功能特别适用于江海湖面地区航标。

（8）可远程测出遥测装置设置的IP地址、短信猫SIM卡号码。

（9）有完善的故障报警功能。

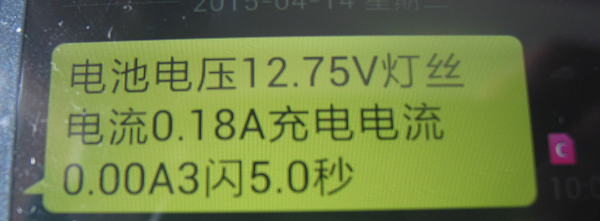

（10）灯质3闪周期5秒（海标）的航标灯返回的遥测数据；

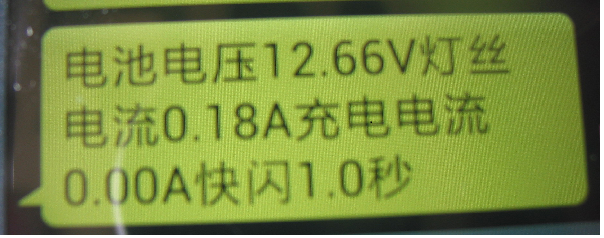

（11）灯质快闪周期1秒（海标）航标灯返回的遥测数据；

（12）HB155-Y1型遥测遥控航标灯远程监测数据；

（13）HB155-Y1型遥测遥控航标灯蓄电池电压偏低自动报警数据；

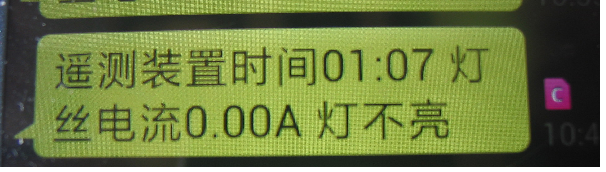

（14）航标灯晚上灯不亮自动报警数据；

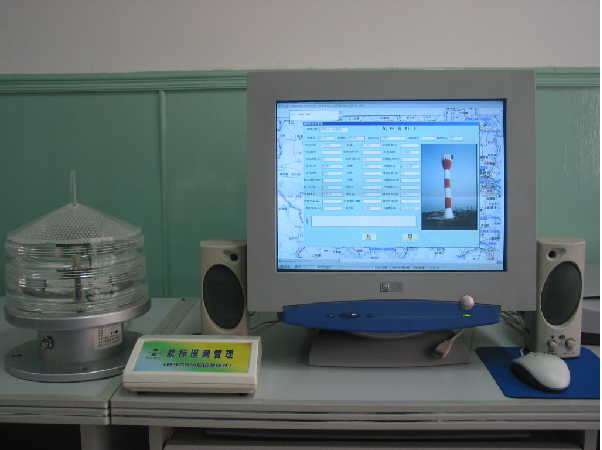

（15）航标灯遥测管理系统界面；

五、HB155-Y1型GSM遥测遥控航标灯可运行的管理软件：

①兼容江苏省航道局GSM航标遥测系统管理软件。

②上海秦威航标GSM遥测遥控管理软件。

③用户自行开发GSM航标管理系统软件。

六、HB155-HB200型LED航标灯光强、视距及发散角如下：

2、HB155-Y2（30粒LED）

 3、HB200-Y1（120粒LED）
